Dans le domaine des drones qui poursuivent des performances extrêmes, le poids est l'ennemi éternel et la force structurelle est le résultat net de survie. Lorsque les ingénieurs ont regardé le ciel, la nature avait déjà donné une réponse subtile: le nid d'abeille. Le dispositif parfait d'hexagones crée une résistance et une rigidité incroyables avec le moins de matériel. Cette cristallisation de la sagesse bionique est le cœur de cœur de la conception moderne du drone léger - structure en nid d'abeille en aluminium. Lorsque le papier d'aluminium léger est transformé en un matériau de base aussi dur qu'une roche sous un savoir-faire précis, une révolution légère dans le ciel a commencé.
1. Structure en nid d'abeille en aluminium: le code central de conception légère

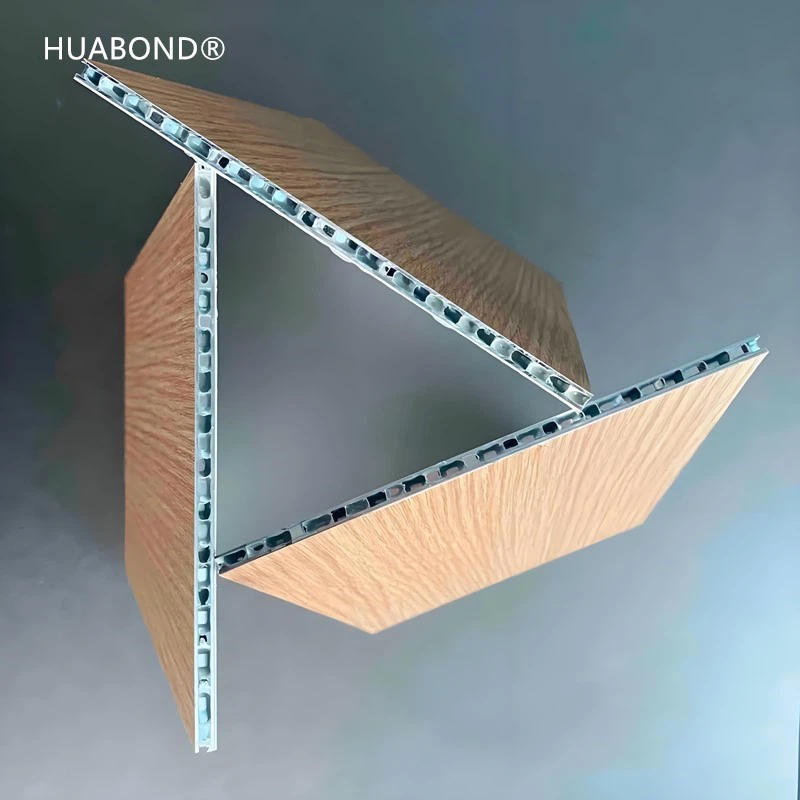

La structure en nid d'abeille en aluminium est essentiellement un matériau composite sandwich:
* Couche de surface (panneau): généralement composé de matériaux minces et à haute résistance, tels que des feuilles d'alliage en aluminium (2024, 7075, etc.), des composites en fibre de carbone ou des composites en fibres de verre. Le panneau porte les charges principales de flexion et de pliage.

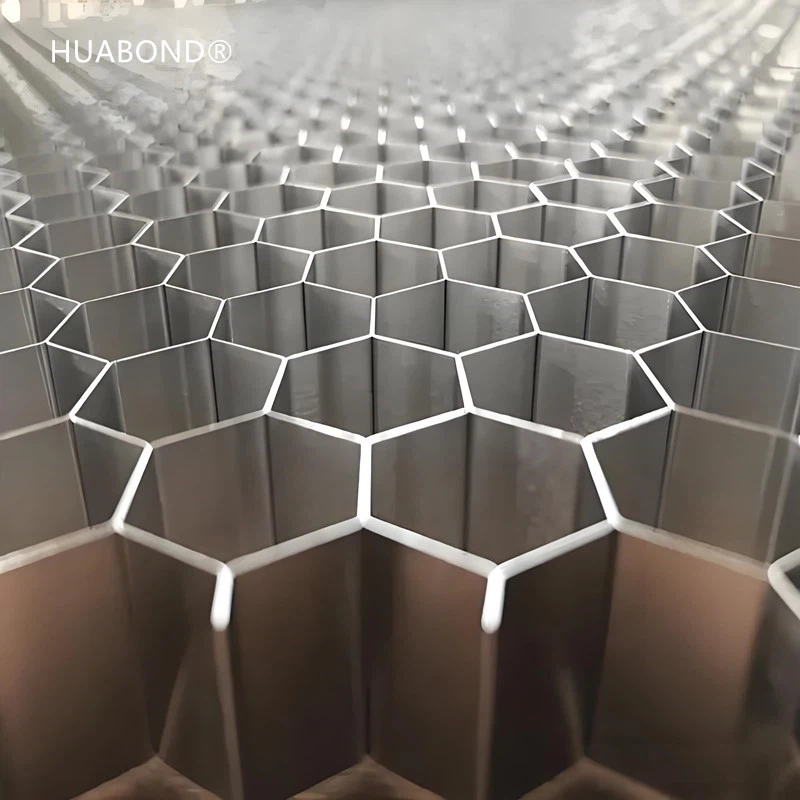

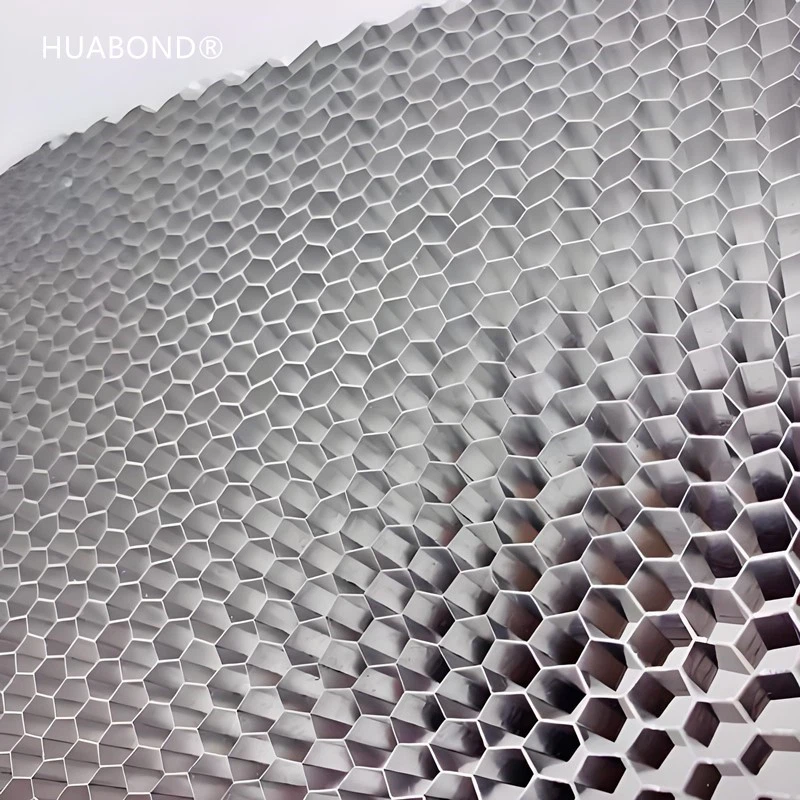

* Couche centrale: c'est-à-dire le matériau de base en nid d'abeille en aluminium. Il est composé d'un grand nombre de cellules d'aluminium hexagonales hexagonales (les plus courantes, telles que des cellules en aluminium hexagonales, rectangulaires) trop étendues connectées par le collage ou le brasage. Le matériau central porte principalement des charges de cisaillement et fournit des fonctions centrales - séparant les deux couches de panneaux, augmentant considérablement le moment d'inertie de la section de la structure.
Le secret de son poids léger vient des principes mécaniques exquis:
* Raideur spécifique élevée et résistance spécifique: la rigidité de flexion de la structure sandwich est proportionnelle au carré de son épaisseur de noyau. Cela signifie qu'avec le même matériau de panneau, l'augmentation de l'épaisseur du noyau en nid d'abeille peut améliorer considérablement la rigidité de la structure globale, tandis que l'augmentation du poids est relativement faible. La densité du noyau en nid d'abeille en aluminium elle-même est extrêmement faible (généralement dans la plage de 30-150 kg / m³, beaucoup plus bas que les 2700 kg / m³ d'aluminium solide), ce qui fait que toute la structure sandwich a une rigidité spécifique extrêmement élevée (rigidité / densité) et une résistance spécifique (résistance / densité). Pour des composants tels que les panneaux de fuselage de drones et les peaux d'aile qui portent des charges de flexion, c'est une caractéristique de rêve.
* Excellente compression et résistance au cisaillement: la structure hexagonale du nid d'abeille peut répartir efficacement les charges de compression et de cisaillement transmises par le panneau à chaque paroi cellulaire. La paroi en nid d'abeille porte principalement une force axiale et a une efficacité élevée en matière d'utilisation des matériaux. Les noyaux en nid d'abeille raisonnablement conçus peuvent fournir une excellente résistance au écrasement et au cisaillement.
* Absorption d'énergie: lorsqu'elle est affectée ou entrée en collision, le noyau en nid d'abeille en aluminium peut absorber une grande quantité d'énergie grâce à sa propre déformation de concassage contrôlable, protégeant efficacement l'équipement et la structure internes et améliorer la survie du drone.
* Plateforme intégrée multifonctionnelle: l'espace cellulaire fermé formé par le noyau en nid d'abeille fournit un canal naturel pour le câblage et l'installation de petits équipements. La structure en nid d'abeille elle-même possède également certaines propriétés d'isolation thermique et d'isolation saine.
2.
Les performances du matériau de noyau en nid d'abeille en aluminium dépendent fortement de son processus de fabrication:
* Sélection des matériaux: Les feuilles d'alliage en aluminium couramment utilisées comprennent 3003 (bonne résistance à la corrosion), 5052 (résistance moyenne, bonne résistance à la corrosion), 2024, 7075 (haute résistance). L'épaisseur de la feuille se situe généralement entre 0,02 mm et 0,1 mm, et elle est sélectionnée en fonction de la densité et de la résistance du matériau du noyau requises.
* Processus de formation:
* Méthode de liaison de laminage / de brasage et d'étirement: Il s'agit de la méthode la plus courant. Le papier d'aluminium recouvert de matériau adhésif ou de brasage est empilé à intervalles précis et solidifié ou brasé à haute température et pression pour former un nœud solide. Ensuite, le bloc empilé est étiré dans une direction perpendiculaire à la feuille et se déroule pour former une structure de noyau en nid d'abeille continu. La densité du matériau central est déterminée par l'épaisseur du papier d'aluminium et l'espacement du nœud (taille des cellules).
* Méthode de formage de la corruption: La feuille d'aluminium est pressée dans une ondulation continue, puis les feuilles ondulées sont empilées et collées ensemble pour former une structure en nid d'abeille. Cette méthode a une flexibilité légèrement plus faible.
* Contrôle des paramètres de clé:
* Taille de la cellule: fait référence à la largeur des côtés opposés de l'hexagone en nid d'abeille. Les tailles communes varient de 1/8 de pouce (environ 3,2 mm) à 1 pouce (environ 25,4 mm) ou même plus grandes. Les petites cellules fournissent généralement une résistance et une rigidité plus élevées, mais la densité peut être légèrement plus élevée; Les grandes cellules sont plus légères, mais plus facilement déformées sous pression locale.
* Gauge en feuille: affecte directement l'épaisseur et la force de la paroi en nid d'abeille. Plus le papier d'aluminium est épais, plus la résistance et la rigidité du noyau est élevée, et plus la densité est élevée.
* Densité centrale: la masse du noyau en nid d'abeille par volume unitaire (kg / m³). Il s'agit de l'indicateur de base pour mesurer le "poids" et la "résistance" du matériau central, qui est déterminé par la taille de la cellule et l'épaisseur de la feuille. Un équilibre doit être conclu entre les propriétés mécaniques légères et requises.
* Direction centrale (L vs W): Les noyaux en nid d'abeille sont anisotropes dans les propriétés mécaniques. Généralement, les propriétés de compression et de cisaillement parallèles à la direction d'empilement de la feuille (L) sont meilleures que celles perpendiculaires à la direction d'empilement (W). La direction de charge principale doit être prise en compte lors de la conception.
3. Fabrication de la structure des sandwichs: l'art et les défis de la liaison
En liant fortement le matériau de noyau en nid d'abeille en aluminium avec la plaque faciale à haute résistance est la clé pour fabriquer des structures sandwichs à haute performance:
* Sélection adhésive: les films adhésifs structurels à haute performance, tels que les films de résine époxy, sont principalement utilisés. Lors de la sélection, il est nécessaire de considérer la température de durcissement (durcissement à température moyenne d'environ 120 degrés ou un durcissement à haute température à environ 175 degrés), la ténacité, la résistance environnementale (chaleur humide, pulvérisation de sel, lumière ultraviolette), compatibilité avec le matériau de la plaque de face, etc.
* Traitement de surface: il est essentiel d'effectuer un traitement de surface strict (tel que l'anodisation de l'acide phosphorique, l'anodisation d'acide chromique ou l'amorce spéciale) sur les faces d'extrémité de la plaque faciale en alliage en aluminium et du matériau central en nid d'abeille pour éliminer les contaminants, augmenter la surface, former une surface active stable et garantir que l'adhésif atteigne la meilleure résistance à l'hébergement.
* Processus de collage:
* Pose: posez le panneau inférieur, le film adhésif, le matériau de noyau en nid d'abeille (généralement pré-assemblé dans la forme requis), le film adhésif et le panneau supérieur sur le moule en séquence.
* Soucion du sac à vide: sceller les composants posés avec un sac à vide, évacuer et appliquer une pression uniforme (environ 1 atmosphère), puis les envoyer dans une autoclave ou un four. Dans l'autoclave, une pression supplémentaire plus élevée (telle que 3-5 atmosphères) peut être appliquée, et les courbes de chauffage, d'isolation et de refroidissement peuvent être contrôlées avec précision pour guérir pleinement l'adhésif et assurer une interface de liaison à haute résistance et sans défaut entre le panneau et le matériau central. Il s'agit de la méthode standard pour produire des structures en nid d'abeille de grande qualité de qualité aéronautique.
* Appuyez sur le durcissement: Pour les pièces avec des formes plus simples et des tailles plus petites, le durcissement peut également être effectué dans une presse avec une plaque de chauffage.

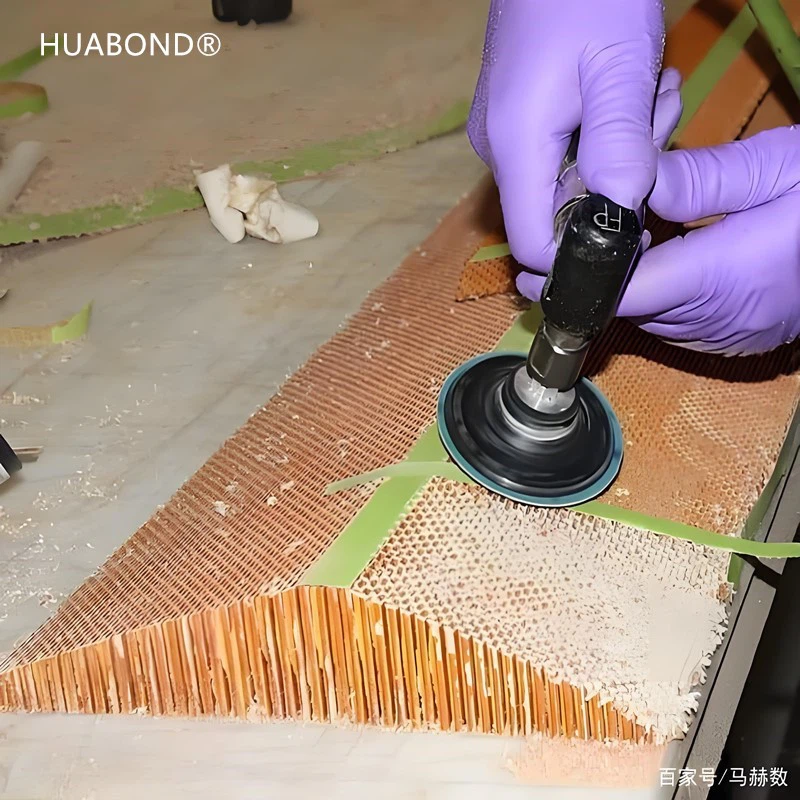

* Ferminant et traitement des bords du cœur: Afin de répondre aux besoins de l'installation de fixations, un composé de rempotage composé de résine époxy et de microsphères est souvent injecté dans les pièces requises (telles que les points de connexion) pour le remplissage et le renforcement. Les bords des panneaux sandwich sont généralement fermés et protégés à l'aide de profils en aluminium, de profils composites ou de bandes de bord spéciales.
4. Défis de conception légers: trouver un équilibre entre la légèreté et la force
Malgré ses avantages importants, la conception et l'application de structures en nid d'abeille en aluminium sont également confrontées à de nombreux défis:
* Sensibilité aux dommages: les panneaux des structures en nid d'abeille sont relativement minces et sont sensibles aux impacts locaux (tels que les outils abandonnés, les roches volantes et la grêle). Les impacts peuvent entraîner la baisse ou même la perforation des panneaux, ou provoquer l'écrasement du matériau central au point d'impact. Les dégâts d'écrasement peuvent être cachés sous les panneaux et difficiles à détecter visuellement (dommages à un impact à peine visibles, BVID), mais cela affaiblira considérablement la force structurelle. Lors de la conception, il est nécessaire d'envisager d'ajouter du renforcement local ou de choisir plus de matériaux de panneaux résistants à l'impact (comme les composites en fibre de carbone).
* Intrusion et corrosion de l'humidité: si les joints de bord ou les dommages causés par le panneau provoquent une intrusion de l'humidité dans le noyau en nid d'abeille, l'expansion de la glace dans les environnements à basse température élargira le nid d'abeille, provoquant un "piégeage d'eau" ou "fractionnement du noyau". La rétention à long terme de l'humidité peut également provoquer la corrosion des nid d'abeilles en aluminium. Une bonne conception et une maintenance d'étanchéité sont essentielles. De nouvelles technologies de revêtement hydrophobe sont introduites pour résister activement à l'érosion de l'humidité.
* Conception de connexion: l'installation d'autres composants (tels que les supports de moteur, le train d'atterrissage, les capteurs) sur le panneau de sandwich ou la connexion entre les panneaux est une difficulté de conception. La concentration de stress se produira dans la zone de connexion, ce qui est facile à provoquer un écrasement des matériaux ou un pelage du panneau. La méthode de connexion doit être soigneusement conçue (comme l'utilisation de bagues de grand diamètre, augmentant l'épaisseur du panneau dans la zone de connexion, remplissant localement des matériaux, en utilisant le chevauchement à pas, etc.).
* Coût: feuille d'aluminium de haute qualité, processus de fabrication de précision (en particulier le durcissement de l'autoclave), un contrôle de qualité strict et des processus d'assemblage relativement complexes font que le coût de production des structures sandwich en nid d'abeille en aluminium généralement plus élevées que celles des structures en tôle métallique traditionnelles. La technologie de fabrication automatisée et la conception optimisée sont la clé pour réduire les coûts.
* Modélisation et complexité d'analyse: simulant avec précision le comportement des structures sandwichs en nid d'abeille sous des charges complexes (flexion, cisaillement, torsion, compression, impact) est difficile. Le matériau de base est souvent équivalent à un matériau homogène et donné des propriétés mécaniques équivalentes pour l'analyse macroscopique, mais pour des détails tels que les zones de connexion et les dommages à l'impact, des modèles plus sophistiqués (tels que la modélisation détaillée ou l'utilisation d'unités de sandwich dédiées) sont souvent nécessaires.
5. Avocation dans le ciel: applications typiques du nid d'abeille en aluminium dans les drones
La structure en nid d'abeille en aluminium est devenue la solution structurelle préférée pour les drones à mi-hauteur, en particulier les drones à wings fixe, vertical et à l'atterrissage (VTOL) et à long terme (hale / mâle) en raison de son excellente efficacité légère:
* Fuselage: il constitue la coquille de fuselage (peau), les cloisons, les planchers, les cloisons, etc. Il fournit une apparence rationalisée, accueille l'équipement et les charges de vol (pression aérodynamique, force inertielle). La combinaison de panneaux en fibre de carbone + matériaux de noyau en nid d'abeille en aluminium est extrêmement courant.
* Aile / queue: les peaux supérieures et inférieures, les structures de bord de tête et de fuite, les côtes de l'aile et les surfaces de commande (ailerons, ascenseurs, gouvernails) de la section de la boîte principale de l'aile (boîte de spar) utilisent largement les structures de sandwich en nid d'abeille. Il s'agit de l'une des parties les plus importantes pour la réduction du poids et est cruciale pour améliorer le temps de vol et la maniabilité. La série Inspire de DJI de drones de photographie aérienne haut de gamme utilise une conception sandwich des panneaux de noyau en nid d'abeille en aluminium et de fibre de carbone dans la structure interne de ses bras, offrant la rigidité et la résistance à la torsion nécessaires dans les vols de manœuvre exigeants tout en gardant le poids à un niveau extrêmement faible.
* Fairiments et auvents: utilisés dans les compartiments du moteur, les compartiments d'équipement, les couvertures radar, etc. Fournissez une forme et une protection aérodynamiques tout en nécessitant un poids léger. Les couvertures radar doivent également répondre aux exigences de transmission des ondes électromagnétiques.
* Brassets internes et plaques de montage d'équipement: Utilisé pour une installation précise d'équipements clés tels que les ordinateurs de commande de vol, les unités inertiales IMU, les batteries, les charges optoélectroniques, etc., fournissant un support à haute rigidité pour isoler les vibrations et assurer une précision de travail de l'équipement.
6. Perspectives futures: Frontier de l'innovation sur la route vers la légèreté
La recherche et le développement et l'application des structures en nid d'abeille en aluminium évoluent toujours:
* Structure des matériaux de base hybride: dans le même composant, selon la différence de distribution de charge, les matériaux de base avec différentes densités, différentes tailles de cellules et même différents matériaux (tels que l'aluminium Honeycomb et la mousse PMI, Nomex Honeycomb) sont combinés pour obtenir un meilleur rapport performance / poids et rentabilité.
* Honeycombe gradient fonctionnel: la taille de la cellule ou l'épaisseur de la feuille varie en continu dans l'espace pour mieux correspondre à la distribution de contrainte du composant.
* Structure intelligente et surveillance de la santé: intégrer des capteurs de fibres optiques, des capteurs piézoélectriques, etc. dans le noyau en nid d'abeille ou l'interface de liaison pour surveiller la déformation, la température et les dommages de la structure (tels que les événements d'impact, l'initiation du délaminage) en temps réel, réalisez la surveillance de la santé structurelle (SHM) et améliore l'efficacité de la sécurité et de la maintenance.
* Application de matériaux avancés: explorez les feuilles d'alliage en aluminium plus résistantes, les nid d'abeilles en alliage de titane (pour les zones à haute température) et le développement continu de matériaux en panneau (tels que des composites en fibre de carbone plus performance et des composites à base de céramique).
* Fabrication additive (impression 3D): la technologie d'impression 3D métallique offre de nouvelles possibilités de fabrication de matériaux de base avec des configurations d'optimisation topologique complexes (telles que les structures de réseau bioniques) ou des fonctions intégrées, qui devraient percer les limites des formes de miel traditionnelles et atteindre des poids légers et multifonctionnalités plus extrêmes.
* Technologie de fabrication et de connexion plus efficace: développer un pavage automatisé, des processus de durcissement hors autoclave (OOA), une technologie de test non destructive en ligne plus fiable (NDT) et des solutions de connexion innovantes pour réduire les coûts et améliorer l'efficacité de la production.
La structure en nid d'abeille en aluminium, la cristallisation de l'inspiration des nid d'abeilles, est devenue une pierre angulaire légère indispensable pour les drones à planer dans le ciel. Il réalise une structure forte avec la légèreté de la feuille et écrit l'esthétique d'ingénierie au-dessus du ciel dans l'entrée précise des matériaux et des mécanismes. Chaque réduction de poids apporte un temps de vol plus long, une agilité plus élevée et une portée plus longue aux drones; Chaque optimisation structurelle élargit les limites de l'exploration humaine du ciel. Lorsque le linge en aluminium léger murmure au cœur du drone, il transporte non seulement des équipements sophistiqués, mais aussi le désir sans fin de l'humanité et la conquête du ciel.
>Références principales:
>1. Gibson, LJ et Ashby, MF (1997). * Solides cellulaires: structure et propriétés * (2e éd.). Cambridge University Press. * (Fondation théorique classique des matériaux en nid d'abeille) *
>2. Hexcel Corporation. (2023). * Hexweb Honeycomb Sandwich Design Technology *. * (Manuel technique du premier fabricant de matériaux en nid d'abeille au monde, couvrant la conception, la sélection et l'application) *
>3. Vinson, Jr (2001). * Structures sandwich: passé, présent et futur *. Dans Jr Vinson & T . - w. Chou (éd.), * Sandwich Structures 7: Advancing with Sandwich Structures and Materials * (pp . 3-12). Springer. * (Examen de l'histoire du développement et des perspectives des structures sandwich) *
>4. Zenkert, D. (éd.). (1995). * Une introduction à la construction de sandwichs *. Engineering Materials Advisory Services Ltd. * (un guide pratique de la conception d'ingénierie des structures sandwich) *
>5. * Structures composites * (Journal). Elsevier. * (Une revue internationale à fort impact qui publie en permanence les derniers résultats de recherche sur les structures sandwichs, les matériaux en nid d'abeille et la conception légère) *
